Стропильная система шатровой крыши схема

Особенности монтажа шатровой крыши и стропильной системы

Шатровая крыша напоминает многоугольную конструкцию. С монтажом такого вида крыши можно справиться и своими руками, но для этого нужно знать основную информацию и владеть навыками пользования электрическими инструментами. Важно сделать проект с правильными расчетами. А закрепление всех соединений производится, как и в любых других видах крыш — по технологии.

  • Виды крыш со специфической формой
  • Описание шатрового варианта
  • Плюсы и минусы конструкции
  • Кровельные элементы изделия
  • Пошаговый монтаж крыши
    • Установка системы своими руками
  • Процесс создания кровли
  • Установка пароизоляции, обрешетки и гидроизоляции
  • Особенности утепления конструкции
  • Монтаж кровельного покрытия

Шатровая крыша

Конструкция шатровой крыши характерна таким устройством, при которой скаты выполнены в форме треугольников с общей точкой соединения четырех вершин.

Количества треугольников в конструкции шатровой крыши может быть и больше, но все они должны иметь общую вершину. Идеальным вариантом постройки помещения под шатровую кровлю является четырехугольная форма, при которой вершина кровли образуется в центре.

Но шатровая система не обязательно может иметь вершину в центре конструкции. Кровля может быть смонтирована таким образом, что вершина смещена от центра в сторону. В такой конструкции длина сторон двух противоположных скатов при четырехскатной системе различна.

По конструктивным особенностям строения стропильной системы шатровые крыши могут быть:

  • Наслонные. Имеют опорные точки на внешних и внутренних стенах, расстояние между которыми не больше 4,5 метров;
  • висячие. Сооружают при небольшом пролете и без необходимости дополнительных внутренних опор.

Независимо от того, какая стропильная система смонтирована при обустройстве шатровой крыши, ее внешняя форма остается неизменной.

Кроме того, по конструктивным особенностям шатровые крыши могут быть:

  • Ломаные. Чаще устанавливают под мансарду, при этом имеется изменение угла наклона на скате на меньший;
  • с эркером (ендовые). Шатровая кровля при этом является дополнением к эркеру;
  • мансардные. При этом мансардные выступы располагаются на скатах кровли.

Независимо от конструкции шатровой системы, форма крыши похожа на шатер: отсюда и название.

Шатровая крыша частного дома

Применяемые виды стропильных систем

Укрепляющим элементом всей постройки и основанием для укладки кровельного покрытия является стропильная система. Шатровая крыша предполагает использование двух видов таких конструкций:
Висячая система используется на больших пролетах, где отсутствует возможность установки внутренних опор или для построек без внутренних стен. Все элементы конструкции монтируются на наружные стены с установкой деревянных или металлических затяжек. Верхняя часть стропил между собой соединяется в одной точке, а нижним упором служат наружные стены. Самостоятельный монтаж висячей системы очень сложный, да и ремонт производить будет тоже непросто;
Универсальной и простой является наклонная система. Ее упором могут быть, наружные или внутренние стены, а также дополнительные опоры, установленные на бетонное основание. Наклонная система для кровли с уклоном скатов меньше 40 о будет лучшим вариантом. При монтаже опор, допускается максимальное расстояние между ними — 4,5 м. Если длина пролета достигает 6 м, тогда требуется крепить под стропила подкосы. Строительство данной системы является более экономичным.
Определившись с подходящим вариантом стропильной системы для дома можно приступать к возведению конструкции.

Читать еще:  Светодиодная люстра на крышу своими руками

Крепление верхней части стропилин

Стропильные системы шатровых крыш не используют коньки или коньковые прогоны. Чаще центральные стропилины или диагональные с помощью врубок опирают на опорный центральный столб. У этого единственного опорного элемента такого шатра, расположенного вверху конструкции, имеется 3 способа установки:

  1. На перекрытие внизу. Самый невостребованный способ, забирающий часть свободного пространства строения. Часто используется при возведении уличных беседок, позволяя задействовать массивную опору для организации внутреннего пространства, например, для установки вокруг нее столешницы.
  2. На деревянные (стальные) детали перекрытия, уложенные поверх внутренней опорной стенки. Редко на такой балке размещается лежень, с прикрепляемыми к нему подкосами, препятствующими ослабить саму конструкцию перекрытия.
  3. На скрепленные с помощью уголковых деталей верхние концы центральных стропил.

Крепление верхней части стропильной системы шатровой крыши

При таком типе крепежа на бруски мауэрлата передается нагрузка на распор. Потому все вальмы оборудуются ригелем-стяжкой.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

  • Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.
  • По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.
  • Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.
  • Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.
  • Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала. Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки. Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

При расчётах кровель очень часто используется известная теорема Пифагора

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Ошибки и рекомендации по строительству

Основные ошибки, допускаемые на монтаже стропильной системы шатровой крыши, а также рекомендации , как их избежать можно представить следующим перечнем:

  • Неправильный расчёт «на глазок» угла наклона скатов приводит к тому, что кровля не выдерживает снеговой нагрузки и теряет свою целостность. Нужно обязательно рассчитывать степень наклона вальм шатровой крыши, пользуясь нормами СНиП 2.01.07-85.
  • Со временем элементы стропильного каркаса могут деформироваться, загнить от плесени, грибков и от насекомых древоточцев. Перед началом монтажа стропила, нарожники и все деревянные элементы надо обработать антисептиком.
  • Некачественный крепёж может привести к обрушению кровли. Для соединения деталей нужно использовать качественные метизы и в надлежащем количестве.

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

При расчётах кровель очень часто используется известная теорема Пифагора

  • Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.
  • Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

    Необходимые инструменты и материалы

    Для монтажа шатровой кровли следует приготовить следующие инструменты:

    1. Болгарку.
    2. Пилу ручную и бензиновую.
    3. Электролобзик.
    4. Молоток.
    5. Рубанок.
    6. Электродрель.

    Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

    Стропильная система шатровой крыши

    Конструкция классической шатровой крыши состоит из следующих элементов:

    • стропильные ноги – накосные, формирующие треугольник скоса, и центральные (по центру скоса);
    • точка (узел), в которой соединяются стропила (под него устанавливают опорный брус большого сечения, без него можно обойтись только на небольших строениях);
    • нарожники – балки, концы которых упираются в стропила, располагаются вертикально на определённом расстоянии друг от друга (заполняют плоскость скоса с обоих сторон от центральных стропильных ног);
    • мауэрлат – четырёхстороннее основание, на которое крепятся стропила и нарожники.

    Для увеличения надежности крыши могут также использовать:

    • опорные стойки или подкосы (устанавливают под накосные стропила; чем толще стропильные ноги, тем чаще устанавливают опоры);
    • затяжки – горизонтально смонтированные бруски, ими скрепляют противоположные стропила, чтобы снизить нагрузку на стены дома (чем выше расположена затяжка, тем больше должно быть её сечение);
    • лежень – усиливает мауэрлат, повышает жесткость конструкции.

    Стропильная система

    По конструкции стропильные системы могут быть:

    • наслонными;
    • висячими.

    Висячие системы применяются, когда пролеты большие, невозможно подпереть их стенами. Эта система используется довольно редко.

    Наслонная система проста, но для нее необходима опора в середине или наличие несущей стены внутри. Данная конструкция применяется гораздо чаще, она более экономична и лучше подходит для устройства шатровых крыш.

    Стропильная система состоит из таких элементов, как:

    1. накосные стропила;
    2. мауэрлаты;
    3. нарожники;
    4. подкосы.

    Сборка крыши

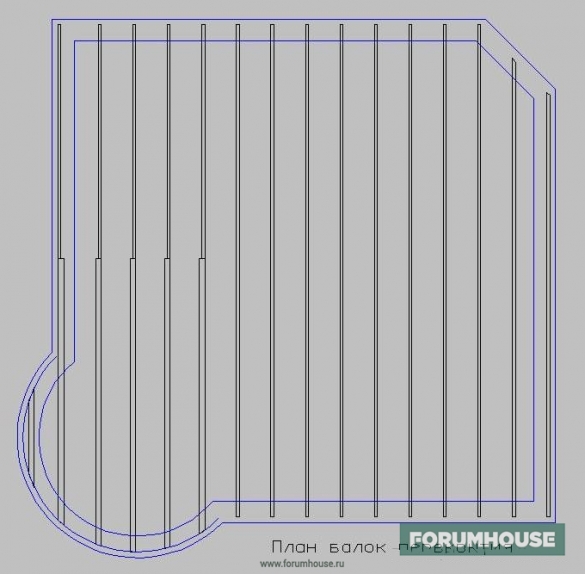

    Хотя перекрытие должны были смонтировать каменщики, и эта миссия легла на плечи кровельщика в качестве технадзора и подсобников из ближнего зарубежья в качестве исполнителей. В большом пролете балки сечением 100×200 мм, основной прогон – 100×200 мм; фиксация к армопоясу на уголки. Торцы закрыли доской 50×200 мм, на гвозди в комбинации с саморезами, все метизы оцинкованные.

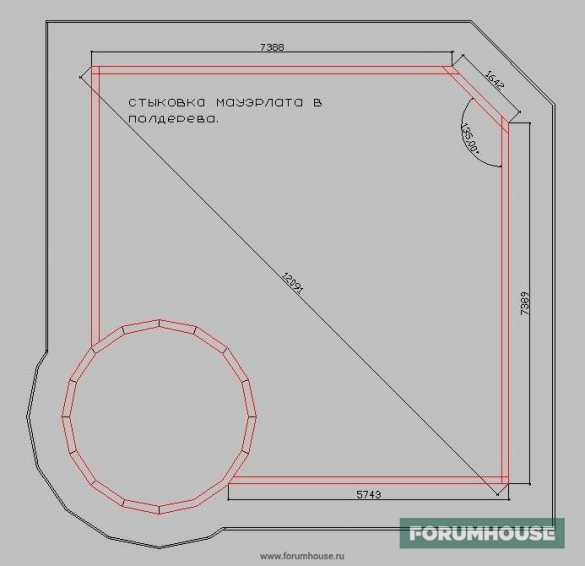

    После нескольких переделок и объяснений с подсобниками на «русском могучем», который в эфире обычно «запикивают», мауэрлат раскрепили практически идеально.

    Мауэрлат башенной части по высоте двойной, при сборке стропил максимальное внимание посадке врубок, чтобы прилегание было максимальным. Даже незначительное смещение врубки в сторону улицы чревато необходимостью выравнивания всей плоскости. Еще один ключевой момент – сборка пика башни, так как все 16 элементов должны сесть строго на свои места. Со второго раза и при помощи струбцин и уголков все получилось.
